دستگاه چاپ جعبه پایین سازگار با محیط زیست
کنترلهای کامپیوتری اختصاصی برای دستگاه چاپ جعبه کف سازگار با محیط زیست T-ONE ارائه شده است و سفارشات میتوانند توسط کنترلهای PLC محلی ذخیره و بازیابی شوند.
دستگاه چاپ جعبه پایینی همچنین امکان تنظیم سریع و آسان سفارشات و افزایش سطح راحتی کار را فراهم میکند.
- T-ONE
- فوشان، چین
- اطلاعات

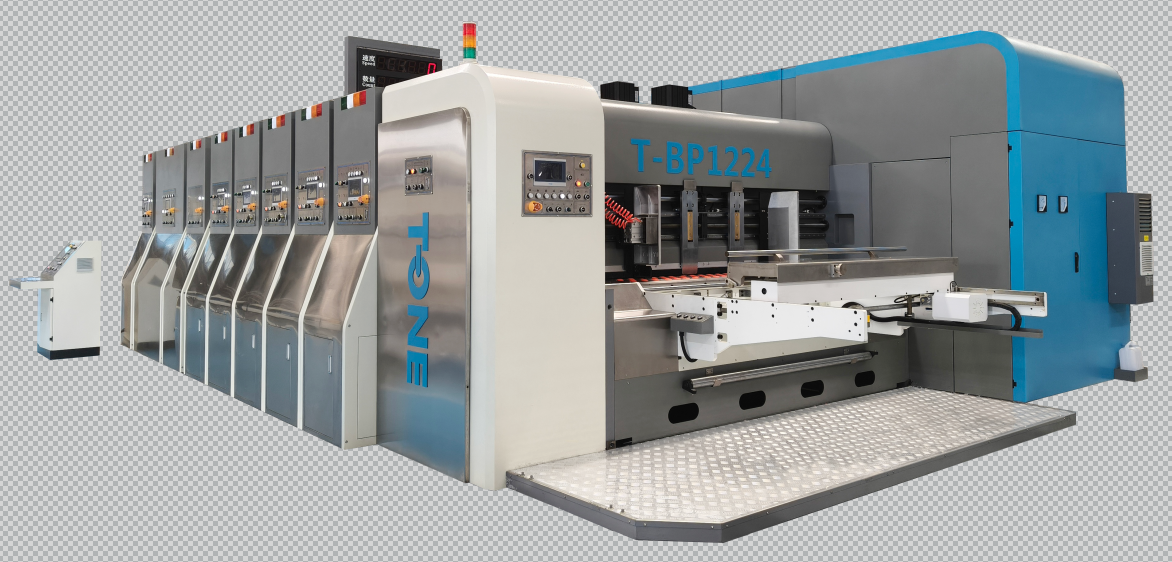

دستگاه چاپ جعبه کف سازگار با محیط زیست T-BP1200X2400
(نوع متحرک، چاپ از پایین، انتقال خلاء)
پارامترهای اصلی:
مدل | تی-بیپی۹۲۴ | تی-بیپی۱۲۲۴ | تی-بیپی۱۶۳۲ |
حداکثر سرعت (ورق/دقیقه) | 300 | 250 | 160 |
حداکثر اندازه تغذیه (میلی متر) | ۹۰۰x۲۴۰۰ | ۱۲۰۰x۲۴۰۰ | ۱۶۰۰x۳۲۰۰ |
حداقل اندازه تغذیه (میلی متر) | ۲۷۰x۶۰۰ | ۳۲۰x۶۰۰ | ۴۵۰x۶۰۰ |
اندازه تغذیه پرش (میلی متر) | ۱۲۰۰x۲۰۰۰ | ۱۵۰۰x۲۴۰۰ | ۱۹۰۰x۳۲۰۰ |
حداکثر اندازه چاپ (میلیمتر) | ۹۰۰x۲۳۶۰ | ۱۲۰۰x۲۳۶۰ | ۱۶۰۰x۳۱۶۰ |
ضخامت صفحه چاپ (میلی متر) | ۷.۲ | ۷.۲ | ۷.۲ |
حداقل شیارزنی/چاقوی معکوس (میلیمتر) | ۲۳۰x۶۵x۲۳۰x۶۵ | ۲۳۰x۶۵x۲۳۰x۶۵ | ۲۳۰x۶۵x۲۳۰x۶۵ |
حداقل شیارزنی/چاقوی معمولی (میلیمتر) | ۱۳۰x۱۳۰x۱۳۰x۱۳۰ | ۱۳۰x۱۳۰x۱۳۰x۱۳۰ | ۱۳۰x۱۳۰x۱۳۰x۱۳۰ |
عمق شکاف (میلی متر) | 250 | 300 | 400 |
مقدمه مختصر دستگاه
●کل دستگاه با توجه به الزامات بالا با عملکرد قابل اعتماد و ایمنی طراحی و ساخته شده است.
●نگاهی نو به طراحی صنعتی.
●کیفیت تمام شفتهای انتقالی، غلتکهای فشاری، غلتکهای لاستیکی، غلتکهای آنیلوکس، سر اسپیندل سیلندر و یاتاقانها دو درجه بالاتر است تا عمر مفید بیشتری را تضمین کرده و هزینههای نگهداری را کاهش دهد..
●تمام ضخامت دیواره قاب است 70 میلیمتر برای عملکرد پایدارتر.
●الفروغن کاری اسپری را انجام میدهد و مخزن روغن از دستگاه متعادل کننده خودکار برای کاهش تعمیر و نگهداری استفاده میکند.
● پینهای موقعیتیابی بینواحد چاپ برای اطمینان از دقت جانبی پایدار
●پیکاهنده دنده دقیقاتخاذ شدهبرای اطمینان از دقت و پایداری طولانی مدت محصول
● کل دستگاه از بلبرینگ بادامکی به جای لغزنده عرضی مسی استفاده میکند که نیازی به تعمیر و نگهداری ندارد.
●بخط پل داخلی،برای اختصار بیشترظاهر
● سیستم زیمنس اعمال میشود. اجزای اصلی به همراه ماژول کنترل از راه دور وارد میشوند تا کیفیت و پایداری تضمین شود..
● تشخیص نقص فنی از طریق ریموتسیستم کنترل.منگهداری و عیبیابی خواهد بود کارآمدتر.
● رانندگی شفتها از فولاد با کیفیت بالا، روکش کروم و سنگزنی سطحی ساخته شدهاند.
●وارداتیچرخدندهها سختکاری و سنگزنی شدهاند (سختی＞60HRC).
●کحلقه اتصال بدون چشمی اعمال شده،بهکاهش ساییدگی مرکز، بزرگنمایی موقعیت مجازی، حفظ ثبت چاپ طولانی مدت
● صفر خودکار، تنظیم مجدد خودکار.
● سیستم تنظیم سطح روغن روانکاری برای حفظ سطح روغن روانکاری در تمام واحدها سطح.
● سفارشات تکراری را میتوان با کنترل PLC برای تنظیم سریع سفارش ذخیره و فراخوانی کرد و کارکرد آسان.۹۹۹۹ سفارش قابل ذخیره بود.میز کنترل کامپیوتر اختصاصی ارائه شده است
● هر واحد همچنین برای افزایش ایمنی به کلید توقف اضطراری مجهز است. اپراتور دستگاه، که در داخل هر واحد کار میکند، میتواند در هر زمانی دستگاه را از حرکت بازدارد..
● تمام واحدهای دستگاه را میتوان به صورت خودکار یا دستی از هم جدا کرد، برای ایمنی بیشتر، هنگام باز و بسته شدن، صدای آلارم به گوش میرسد.
● با نصب یک صفحه نمایش دیجیتال بزرگ، اپراتور میتواند به راحتی سرعت حرکت دستگاه را در جهات مختلف مشاهده کند.
● تنظیم تمام فواصل توسط PLC کنترل میشود.
●دستگاه جمعآوری گرد و غبار متحرک در واحد تغذیه.
نمایش کارخانه
چند راه حل وجود دارد: 1. فشار هوا را چک کنید، لوله هوای سیلندر قفل بازویی نباید هوا نشتی داشته باشد و همه لوله های هوا نباید هوا نشت کنند. 2. فشار و موقعیت غلتک قالب گیری را تنظیم کنید. 3. موازی غلتک قالب گیری و سیلندر چاپ را تنظ...more
